Integrované obvody RTL

Vydáno: 06. 02. 2012; Poslední aktualizace: 23. 01. 2019; Autor: Zdeněk Moravec

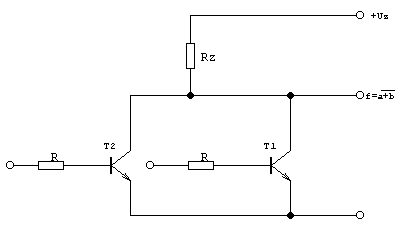

Tyto obvody jsou dnes již spíše historickou záležitostí. Zkratka RTL označuje tranzistorový logický obvod s odporovou vazbou (Resistor-Transistor-Logic). V zapojení uvedeném na obrázku dole se používá kladného napájecího napětí, takže při kladné logice bude obvod realizovat logickou funkci NOR. Při vstupní úrovni 0 budou oba tranzistory uzavřené a na výstupu bude úroveň 1. Otevřením alespoň jednoho tranzistoru (úroveň 1 na jeho vstupu) klesne výstupní napětí na úroveň 0.

rtl
