Realizace logických funkcí

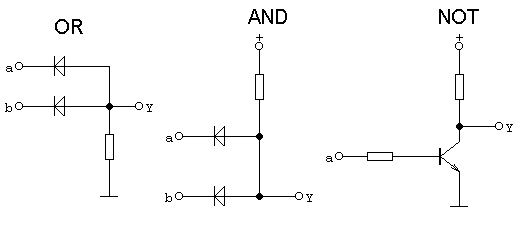

Pomocí diskrétních součástek
Jde o jednoduché zapojení, ale v dnešní době se spíše využívají integrované obvody, které zpravidla umožňují dosáhnout efektivnějšího návrhu DPS.
![log-ic4](http://z-moravec.net/wp-content/uploads/2012/02/log-ic4.png)
Pomocí integrovaných obvodů
![Obr. 1. Získání logické funkce OR a AND s použitím 2 logických členů NOR a NAND](http://z-moravec.net/ext_el/pic/io/log_ic1.gif)
Při realizaci logických členů vycházíme nejčastěji ze základních logických obvodů NAND a NOR. Potřebujeme-li tyto operace provést bez negace zapojíme další logický člen. Přitom můžeme z první části odebírat signál negovaný a ve druhé části pak signál v původní fázi.
![Obr. 2. Obvod AND resp. OR](http://z-moravec.net/ext_el/pic/io/log_ic2.gif)
V zapojení podle obr. 2 signály nejprve negujeme v jednotlivých logických obvodech a na výstupu dalšího logického obvodu se objeví v případě a) signál I jen tehdy, když na všech vstupech předřazených logických obvodů je signál I.
Obdobně v případě b) je na výstupu signál 0 jen tehdy, když na všech vstupech předřazených logických obvodů je 0.
![Obr. 3. Logický obvod AND - OR - INVERT](http://z-moravec.net/ext_el/pic/io/log_ic3.gif)
